Hệ thống khí nén gồm những gì? Đây là câu hỏi phổ biến khi doanh nghiệp bắt đầu xây dựng nhà máy, mở rộng dây chuyền hoặc muốn cải tạo hệ thống khí nén hiện tại. Một hệ thống khí nén công nghiệp hoàn chỉnh không chỉ có máy nén khí mà còn bao gồm nhiều thiết bị như bình chứa khí, máy sấy khí, bộ lọc khí nén, đường ống dẫn khí, van, thiết bị xử lý nước ngưng và hệ thống điều khiển.
Việc lựa chọn đúng thiết bị, tính toán công suất và bố trí hệ thống hợp lý sẽ quyết định trực tiếp đến chất lượng khí nén, độ ổn định của dây chuyền, mức tiêu thụ điện và chi phí vận hành.
Trong bài viết này, Lam Thái Phát sẽ giúp bạn hiểu rõ hệ thống khí nén gồm những gì, chức năng của từng thiết bị và cách xây dựng một hệ thống khí nén công nghiệp phù hợp.
Hệ thống khí nén là tập hợp các thiết bị có nhiệm vụ tạo ra, xử lý, lưu trữ, phân phối và sử dụng khí nén phục vụ cho hoạt động sản xuất.
Không khí từ môi trường được máy nén khí hút vào, nén lên áp suất cao và đưa vào hệ thống. Sau đó, khí nén được xử lý để loại bỏ nước, dầu và tạp chất trước khi phân phối đến các thiết bị sử dụng.
Một hệ thống khí nén công nghiệp cơ bản thường có sơ đồ:
Không khí môi trường → Máy nén khí → Bình chứa khí → Máy sấy khí → Bộ lọc khí → Đường ống → Thiết bị sử dụng khí nén
Tùy theo yêu cầu của từng nhà máy, hệ thống có thể được bổ sung thêm các thiết bị như lọc tinh, lọc than hoạt tính, máy sấy hấp thụ, bộ tách nước, hệ thống thu hồi nhiệt, bộ điều khiển trung tâm và thiết bị giám sát năng lượng.
Một hệ thống khí nén hoàn chỉnh thường bao gồm các thành phần chính sau:
Mỗi thiết bị đảm nhận một chức năng khác nhau nhưng liên kết với nhau thành một hệ thống thống nhất.
Máy nén khí là thiết bị trung tâm và quan trọng nhất trong hệ thống.
Nhiệm vụ của máy nén khí là hút không khí từ môi trường, nén không khí lên áp suất yêu cầu và cung cấp cho toàn bộ hệ thống.
Máy nén khí trục vít được sử dụng phổ biến trong nhà máy nhờ khả năng:
Đây là lựa chọn phổ biến cho các nhà máy sản xuất, xưởng cơ khí, ngành nhựa, bao bì, điện tử, thực phẩm và nhiều lĩnh vực khác.
Máy nén khí không dầu phù hợp với những ứng dụng yêu cầu chất lượng khí cao như:
Máy nén khí piston thường được sử dụng cho các nhu cầu lưu lượng nhỏ như:
Bình chứa khí nén có nhiệm vụ lưu trữ khí nén và ổn định áp suất trong hệ thống.
Thiết bị này giúp giảm sự thay đổi áp suất khi nhu cầu sử dụng khí tăng hoặc giảm đột ngột.
Dung tích bình chứa cần được tính toán dựa trên công suất máy nén, lưu lượng khí, áp suất và đặc điểm tiêu thụ của nhà máy.
Khí nén sau quá trình nén thường chứa một lượng hơi nước. Nếu không được xử lý, nước có thể đi vào đường ống và thiết bị sử dụng, gây:
Vì vậy, máy sấy khí là một thành phần quan trọng trong nhiều hệ thống khí nén công nghiệp.

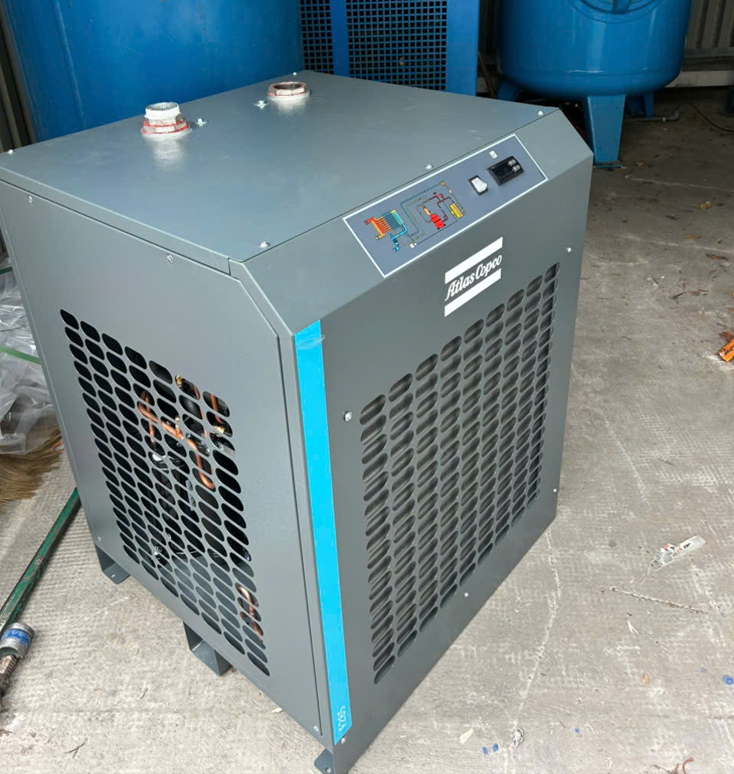

Máy sấy khí lạnh sử dụng hệ thống làm lạnh để giảm nhiệt độ khí, từ đó ngưng tụ và loại bỏ hơi nước.
Phù hợp với nhiều hệ thống khí nén công nghiệp thông thường.
Máy sấy khí hấp thụ sử dụng vật liệu hút ẩm để loại bỏ hơi nước sâu hơn.
Thiết bị thường được sử dụng trong những ứng dụng yêu cầu điểm sương thấp và chất lượng khí cao.
Bộ lọc khí có nhiệm vụ loại bỏ các chất ô nhiễm trong khí nén như:
Tùy yêu cầu chất lượng khí, hệ thống có thể sử dụng nhiều cấp lọc.
Lọc thô → Lọc tinh → Lọc siêu tinh → Lọc than hoạt tính
Không phải hệ thống nào cũng cần tất cả các cấp lọc. Việc lựa chọn phụ thuộc vào yêu cầu của thiết bị và ngành sản xuất.
Đối với các ngành yêu cầu khí sạch, cần thiết kế hệ thống xử lý khí phù hợp với tiêu chuẩn và yêu cầu kỹ thuật của từng quy trình.
Đường ống có nhiệm vụ đưa khí nén từ phòng máy đến các điểm sử dụng.
Đây là thành phần thường bị xem nhẹ nhưng có ảnh hưởng lớn đến hiệu suất toàn hệ thống.
Một hệ thống đường ống thiết kế không tốt có thể gây:
Đường ống cần được tính toán phù hợp về:
Đối với nhà máy lớn, nên thiết kế hệ thống đường ống dạng vòng để khí có thể được phân phối ổn định hơn đến các khu vực sử dụng.
Van có nhiệm vụ điều khiển dòng khí trong hệ thống.
Một số loại thường gặp:
Ngoài ra, hệ thống còn có thể sử dụng:
Các thiết bị này giúp kiểm soát áp suất và lưu lượng khí phù hợp với từng máy móc.
Trong quá trình nén và làm mát khí, nước ngưng sẽ phát sinh.
Nước ngưng có thể chứa:
Nếu xả trực tiếp ra môi trường, nước ngưng chứa dầu có thể gây ảnh hưởng đến môi trường.
Do đó, hệ thống khí nén công nghiệp thường cần có thiết bị:
Việc lựa chọn thiết bị cần căn cứ vào loại máy nén khí và yêu cầu xử lý của nhà máy.
Sau khi được tạo ra và xử lý, khí nén sẽ được đưa đến các thiết bị sử dụng.
Một số ứng dụng phổ biến gồm:
Nhu cầu khí của các thiết bị này khác nhau, vì vậy cần tính toán tổng lưu lượng trước khi lựa chọn máy nén khí.
Đối với các hệ thống khí nén hiện đại, doanh nghiệp có thể sử dụng hệ thống điều khiển trung tâm để quản lý nhiều máy nén khí.
Hệ thống có thể hỗ trợ:
Đặc biệt, với các nhà máy sử dụng nhiều máy nén khí, việc điều khiển tập trung có thể giúp hệ thống vận hành hiệu quả hơn.
Một hệ thống khí nén điển hình có thể được bố trí theo trình tự:
Máy nén khí
↓
Bình chứa khí
↓
Máy sấy khí
↓
Bộ lọc khí
↓
Bình chứa khí thứ cấp
↓
Đường ống phân phối
↓
Bộ lọc tại điểm sử dụng
↓
Thiết bị sử dụng khí nén
Tùy theo yêu cầu, doanh nghiệp có thể thay đổi vị trí hoặc bổ sung thiết bị xử lý khí.
Không phải nhà máy nào cũng cần một cấu hình giống nhau.
Có thể gồm:
Có thể bổ sung:
Có thể sử dụng:
Cấu hình cuối cùng cần được thiết kế theo yêu cầu thực tế của từng dây chuyền.
Để lựa chọn máy nén khí phù hợp, doanh nghiệp cần xác định ít nhất 4 thông số:
Tổng hợp nhu cầu khí của các thiết bị có khả năng hoạt động đồng thời.
Xác định áp suất yêu cầu tại thiết bị sử dụng khí.
Máy chạy:
Nếu máy hoạt động nhiều giờ mỗi ngày, hiệu suất năng lượng cần được đặc biệt quan tâm.
Nếu nhà máy dự kiến tăng công suất sản xuất, nên tính toán phương án dự phòng ngay từ đầu.
Đối với hệ thống có nhu cầu khí thay đổi liên tục, máy nén khí biến tần VSD là một giải pháp đáng cân nhắc.
Thay vì chạy ở một tốc độ cố định, máy có thể điều chỉnh tốc độ động cơ theo nhu cầu khí nén.
Ví dụ:
Khi nhu cầu khí giảm → máy giảm tốc độ.
Khi nhu cầu khí tăng → máy tăng tốc độ.
Nhờ đó, hệ thống có thể hạn chế lượng điện năng tiêu thụ trong những thời điểm tải thấp.
Tuy nhiên, máy biến tần không phải lúc nào cũng là lựa chọn tối ưu. Nếu hệ thống hoạt động ổn định gần mức tải cao trong phần lớn thời gian, máy tốc độ cố định có thể phù hợp hơn về mặt đầu tư.
Ngay cả khi sử dụng máy nén khí hiệu suất cao, hệ thống vẫn có thể tiêu tốn nhiều điện nếu thiết kế không hợp lý.
Các nguyên nhân phổ biến gồm:
Rò rỉ là một trong những nguyên nhân gây lãng phí khí nén và điện năng.
Mỗi mức tăng áp suất đều có thể làm tăng nhu cầu năng lượng của máy nén.
Đường ống nhỏ hoặc bố trí không hợp lý gây tăng tổn thất áp suất.
Bộ lọc quá bẩn làm tăng chênh áp và khiến hệ thống phải làm việc nhiều hơn.
Máy quá lớn hoặc quá nhỏ đều có thể gây lãng phí.
Vì vậy, tối ưu hệ thống khí nén cần được thực hiện đồng bộ từ máy nén khí đến điểm sử dụng.
Một hệ thống khí nén đồng bộ giúp doanh nghiệp:
Thay vì chỉ lựa chọn một chiếc máy nén khí theo giá bán, doanh nghiệp nên xem xét toàn bộ hệ thống và tổng chi phí sở hữu (TCO).
Công ty TNHH Lam Thái Phát cung cấp máy nén khí và các thiết bị phục vụ hệ thống khí nén công nghiệp tại TP.HCM, Bình Dương, Đồng Nai, Long An và khu vực miền Nam.
Các sản phẩm và dịch vụ gồm:
Lam Thái Phát hỗ trợ khách hàng từ khảo sát nhu cầu, tính toán công suất, lựa chọn thiết bị, thiết kế hệ thống, lắp đặt, vận hành đến bảo trì sau bán hàng.
Một hệ thống khí nén công nghiệp cơ bản thường gồm máy nén khí, bình chứa khí, máy sấy khí, bộ lọc khí, đường ống và các thiết bị sử dụng khí nén. Tùy yêu cầu, hệ thống có thể bổ sung thiết bị điều khiển, xử lý nước ngưng và giám sát.
Không. Máy nén khí chỉ là thiết bị tạo khí. Một hệ thống hoàn chỉnh cần có thiết bị lưu trữ, xử lý, phân phối và sử dụng khí nén.
Trong nhiều hệ thống khí nén công nghiệp, máy sấy khí được sử dụng để giảm lượng hơi nước trong khí nén. Việc lựa chọn loại máy sấy phụ thuộc vào yêu cầu của từng ứng dụng.
Bình chứa giúp lưu trữ khí nén, ổn định áp suất và hỗ trợ đáp ứng các nhu cầu khí tăng đột biến.
Nếu nhu cầu khí nén thường xuyên thay đổi, máy biến tần có thể giúp điều chỉnh công suất theo tải và tối ưu điện năng. Tuy nhiên, cần đánh giá chế độ tải thực tế trước khi lựa chọn.
Doanh nghiệp nên kiểm tra rò rỉ, tối ưu áp suất, lựa chọn máy phù hợp tải, vệ sinh/thay lọc đúng chu kỳ và kiểm tra tổn thất áp suất trên đường ống.
Qua bài viết trên, có thể thấy câu trả lời cho câu hỏi “Hệ thống khí nén gồm những gì?” không đơn giản chỉ là máy nén khí.
Một hệ thống hoàn chỉnh thường bao gồm:
Máy nén khí + Bình chứa + Máy sấy khí + Bộ lọc + Đường ống + Van/thiết bị điều áp + Xử lý nước ngưng + Thiết bị sử dụng + Hệ thống điều khiển.
Mỗi thành phần đều có vai trò riêng và ảnh hưởng trực tiếp đến hiệu suất của toàn bộ hệ thống.
Nếu doanh nghiệp đang chuẩn bị đầu tư hệ thống khí nén mới, mở rộng nhà máy hoặc muốn giảm chi phí điện của hệ thống hiện tại, việc khảo sát và tính toán đúng ngay từ đầu sẽ giúp tránh đầu tư dư thừa và giảm chi phí vận hành lâu dài.
Liên hệ Lam Thái Phát ngay hôm nay để được tư vấn lựa chọn máy nén khí, thiết bị xử lý khí và phương án hệ thống phù hợp với nhu cầu thực tế.
